产品名称：F-90492.01.NUTR 德国INA原装进口 海德堡印刷机滚针轴承 东莞凌纳现货供应
产品参数
- 产品型号:F-90492.01.NUTR
- 产品类型:滚针轴承
- 应用行业:海德堡印刷机
详细描述
分享到：
产品型号F-90492.01.NUTR
支承型滚轮
防腐蚀保护支承型滚轮PWTR..-2RS-RR 通过特殊的涂层Corrotect®防止腐蚀。三级密封三级密封的概念是指，在塑料平垫圈和外圈之间是间隙密封，
在成型密封唇和外圈的凹槽之间是迷宫密封。
平垫圈的碟簧结构实现了作为第三级的带预紧的接触密封。
它也实现了轴承外圈和接触垫圈之间的轴向滑动接触，从而减小
了磨损和润滑脂的损耗。
润滑这些轴承已经初填GA08 锂基复合皂润滑脂，并能通过内圈进行
润滑。可使用Arcanol LOAD150 进行再润滑。带轴向引导的
支承型滚轮的定位
带轴向引导的支承型滚轮必须轴向夹紧定位。
如果存在轴向载荷，轴向垫圈就必须得到轴向支撑。
支承型滚轮的安装和拆卸
( 滚针和圆柱滚子类型)
假如公差不利于安装，则应采用压装设备将支承型滚轮压在轴或
螺柱上，安装内圈时，应注意压装力要均匀分布在内圈
的端面上。
不带内圈的支承型滚轮支承型滚轮RSTO 和RNA22..-2RSR 没有内圈。它们特别紧凑，
但是要求作为滚道的轴或螺栓表面经过硬化和磨削。
RSTO 系列是可分离的。也就是说外圈、滚针和保持架组件以及
内圈可以彼此独立安装。
带保持架,
外圈的轴向引导
对于RSTO 和RNA22..-2RSR，滚动体由保持架引导。这种滚轮的
外圈没有轴向引导。外圈以及滚针和保持架组件的轴向引导必须
由相邻部件提供；请见第955 页，支承型滚轮的相邻结构。
密封RSTO 不带密封， RNA22..-2RSR 系列带两侧唇密封。
润滑密封轴承已经初填了GA08 锂基复合皂润滑脂。
带内圈的支承型滚轮当轴或螺栓上没有经过硬化处理和磨削作为滚道的表面时使用
支承型滚轮。
滚轮STO 是可分离的。这就意味着外圈、滚针和保持架组件及
内圈能分别安装。
带保持架,
满装滚针或圆柱滚子组件
STO、NA22..-2RSR、NATR 和NATR..-PP 系列带保持架。
NATV 和NATV..-PP 系列带有满装滚针组件，支承型滚轮NUTR、
PWTR..-2RS 和NNTR..-2ZL 带满装圆柱滚子组件。
不带保持架的轴承具有尽可能多的滚动体，因此承载能力非常
高。然而由于运动学条件限制，这些轴承可以达到的转速要略
低于有保持架引导的支承型滚轮的转速。
外圈的轴向引导STO 和NA22..-2RSR 外圈没有轴向引导。必须由相邻结构提供
轴向引导；支承型滚轮的相邻结构。
对于NATR 和 NATV，轴向引导由接触垫圈和平垫圈提供。
对于NUTR，外圈由滚动体引导；
对于 PWTR..-2RS 和NNTR..-2ZL 由中挡边和滚动体引导。

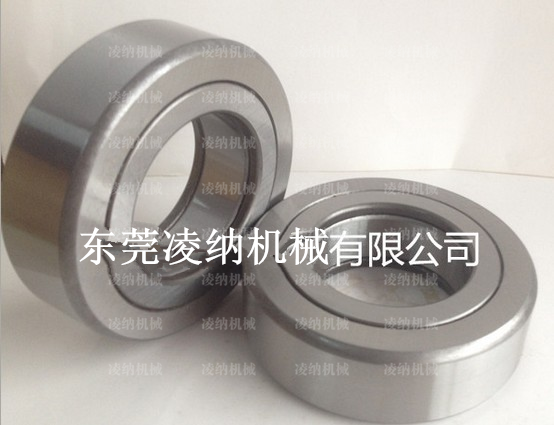

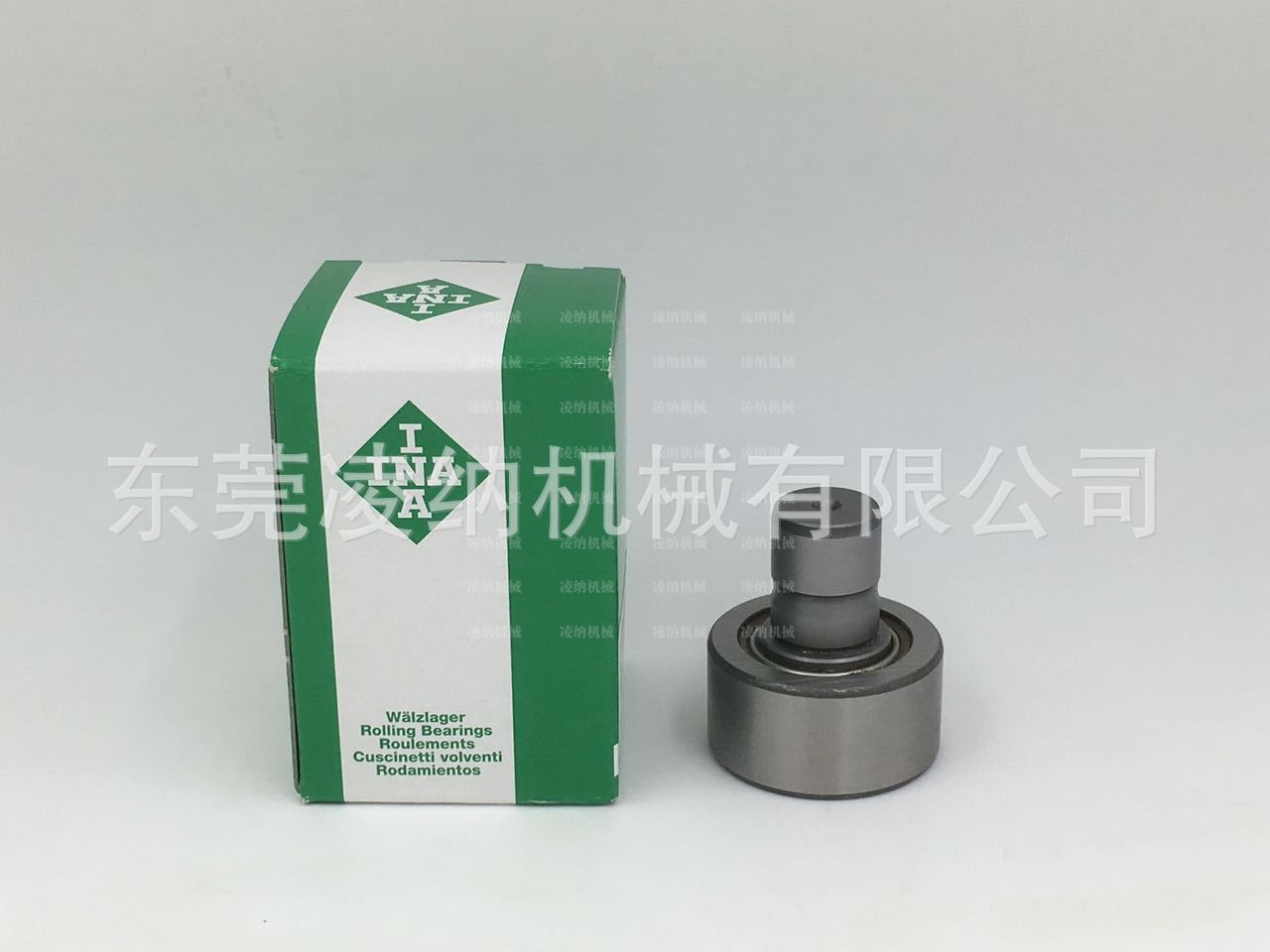

印刷机轴承F-90492.01.NUTR产品图片：
支承型滚轮
特性支承型滚轮是安装在轴或螺栓上的单列或双列轴承单元。它们由
具有特定外表面形状的较厚外圈和滚针及保持架组件或满装滚针
或圆柱滚子组件组成。
支承型滚轮可以承受较高的径向载荷和由于轻微的不对中和歪斜
运行产生的轴向力；这种轴承适合用于凸轮传动、床身轨道、
输送设备等应用场合。
这种轴承有带或不带内圈、双侧密封和开放式的类型。
支撑型滚轮
|
|
| 满装滚子，轴向引导，两侧迷宫密封 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
