产品名称:海德堡印刷机 HK1212-AS1 配件号 00.550.0060 东莞代理商 印刷机滚针轴承 东莞凌纳机械

产品参数

  • 产品型号:HK1212-AS1
  • 产品类型:海德堡印刷机轴承轴承
  • 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械

详细描述

分享到:
0
产品型号: HK1212-AS1
配件号:00.550.0060




INA滚针轴承HK1212-AS1是带圆柱滚子的滚子轴承,相对其直径,滚子既细又长。这种滚子称为滚针。尽管具有较小的截面,轴承仍具有较高的负荷承受能力,因此,特别适用于径向空间受限制的场合。
  滚针轮廓面在近端面处稍微收缩。滚针和滚道线接触修正的结果可避免产生有破坏性的边缘应力。支承滚轮滚针轴承系厚壁外圈,经高温高氮淬火,高精密分选的滚子由高刚性外圈的挡边引导,利用线状接触,滚轮可以直接在滚道上轻松转动,并可以承受巨大的载荷。为去除应力,支撑滚轮的外圈采用弧面设计,曲线滚轮有带单、双密封圈、不带密封圈、带密封环等各种规格型号。带密封圈存储润滑脂空间大、提供锂基脂长久性润滑,并延长润滑间隔。密封圈材质为带骨架丁腈橡胶或ST12,其运转温度范围为-30°C至+100°C或-30°C至+180°C 。密装式的曲线滚轮可承受较重的极强载荷和高性能运转。

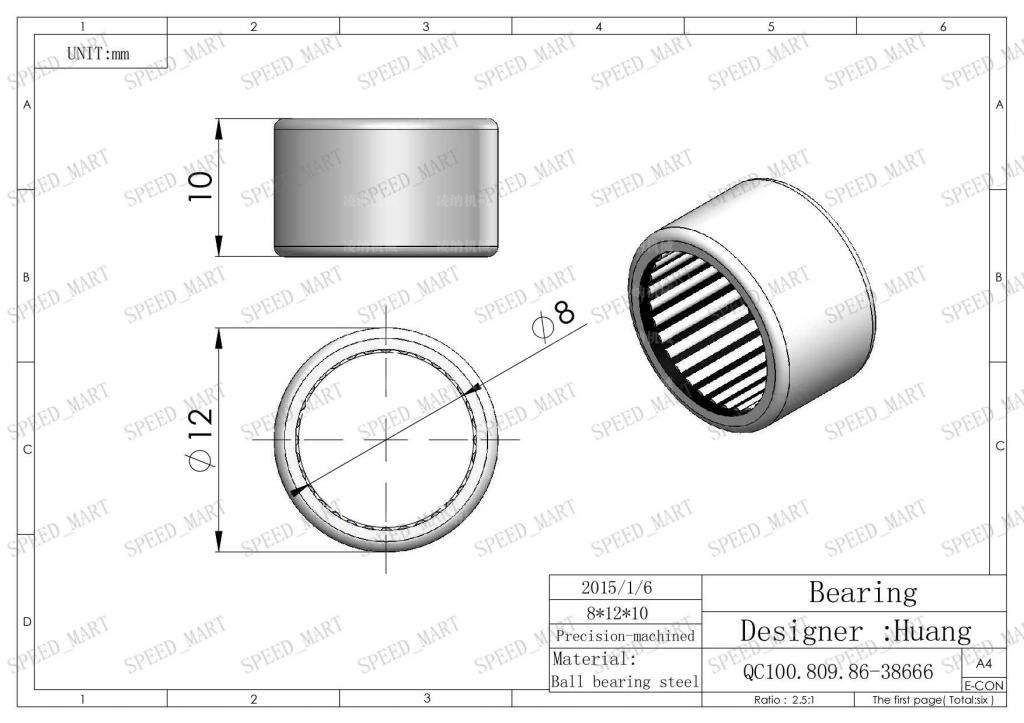

海德堡印刷及轴承参数图


滚针轴承的特点及用途:
  滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。
  滚针轴承的类型
  除了型录所列,可用于一般工程的轴承,如:敞开式冲压外圈滚针轴承(1)、封闭式冲压外圈滚针轴承(2)、具内圈滚针轴承(3)和不具内圈滚针轴承/无内圈无保持架滚针轴承(4)、有保持架和无保持架装满滚针轴承(5)INA还可供应各种类型的滚针轴承,1、滚针保持架组件2、无挡边滚针轴承3、自调心滚针轴承4、组合滚针/球轴承5、组合滚针/推力球轴承6、组合滚针/圆柱滚子推力轴承

海德堡印刷机轴承参数图
冲压外圈滚针轴承?
  冲压外圈滚针轴承为具薄型冲压成型外圈的滚针轴承。其主要特点是截面高度很低而承受负荷能力较高。主要用于结构紧凑、价格便宜且轴承箱内孔不能作为滚针保持架组件滚道的轴承配置。轴承与轴承箱须以干涉配合方式安装。若可省去箱肩、止动圈等轴向定位功能,那么,轴承箱内孔可做得极简单及经济。

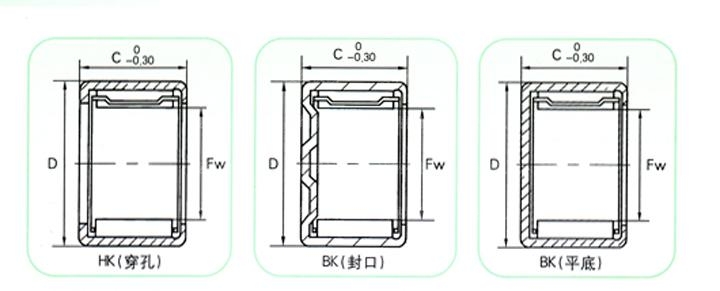

  装在轴端的冲压外圈滚针轴承有双侧敞开式(1)和单侧封闭式(2)封闭冲压外圈的基端面可以承受不大的轴向引导力。
  冲压外圈滚针轴承一般不附内圈。在轴颈无法淬硬和研磨的场合,可以采用表中所列内圈。
  冲压外圈滚针轴承的淬硬钢板外圈与滚针保持架组件不可分离。储存润滑剂的自由空间可以延长补充润滑间隔期。轴承一般采用单列设计。但较宽规格的轴承1522,1622,2030,2538和3038等系列除外,它们装有二个滚针保持架组件。轴承外圈有润滑油孔。根据用户需要,轴直径大于或等于7mm的所有单列冲压外圈滚针轴承都可配备带润滑油孔的外圈(代号后缀AS1)。

海德堡印刷机轴承参数图

凌纳服务:
1、东莞凌纳机械有限公司是一家专业从原装德国舍弗勒旗下:FAG/INA滚动轴承,INA滑动轴承,INA直线导轨系统,INA高精密产品轴承等高品质传动配件的销售与售后服务的正规行业经销商。
2、公司致力于“让世界转动得顺畅无忧”,秉承“品质至上、信誉第一”的企业宗旨,以诚恳、务实的态度竭诚为新老用户提供最优质的产品、最适合的技术方案和满意的服务。
3、凭借快捷的物流体系,专业的技术服务,可靠的产品品质,我们期待与您携手合作,为您排忧解难。信心源于对高品质的追求,我们一直在为“让世界转动得顺畅无忧”而奋斗.

4、如需要德国印刷机轴承HK1212-AS1可以跟我们联系,电话:0769-23039903或者添加我们的微信公众号。
