产品名称:NK18/16-XL 德国INA原装正品 滚针轴承 配件号00.550.0032 东莞凌纳现货供应

产品参数

  • 产品型号:NK18/16-XL
  • 产品类型:滚针轴承
  • 应用行业:海德堡印刷机

详细描述

分享到:
0
德国INA滚针轴承 NK18/16-XL 精密轴承 东莞供应商
产品型号:NK18/16-XL
品   牌:INA
内   径:18mm
外   径:26mm
厚   度:16mm
重   量:0.02kg
样品或现货:现货



滚针轴承装有细而长的滚子(滚子直径D≤5mm,L/D≥2.5,L为滚子长度),因此径向结构紧凑,其内径尺寸和载荷能力与其它类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

滚针轴承的安装!
安装满装滚针轴承,通常是利用辅助套筒进行的。这时,辅助辊或辅助套筒托住滚针不使滚针掉出,轴颈以其自身的倒角将滚针掀起,随着滚针轴承在轴颈上向里缓缓移动,辅助辊或辅助套筒便慢慢退出,直至装到工作位置为止。

辅助辊、辅助套筒的外径应比轴直径小0。1―0。3mm。安装时,先将轴承外圈内表面涂以润滑脂,靠紧内表面贴放滚针(放入最后一根滚针时应留有间隙),接着把代替轴颈或轴承内圈的辅助
辊或辅助套筒推入外圈孔内,并使其端面对准安装轴端面或已安装在轴上的轴承内圈端面,然后用压力机或手锤敲打施加压力。

滚针轴承也可以这样安装,即将辅助套筒外径涂一薄层润滑油,套入轴承外圈,使辅助套筒和轴承外圈构成一个环形孔,然后再于环形孔中装滚针。装完滚针之后,用工作轴将辅助套筒推出即可。

对于无内圈或无外圈的滚针轴承,在安装时,可先将轴或壳体孔的滚动表面涂一薄层润滑脂,并把滚针依次紧贴于安装部位的润滑脂上。贴放最后一根滚针时应留有间隙,间隙的大小在滚针轴承的圆周上以0。5mm为宜。不能把最后一根滚针硬挤装进去,或者少装一根滚针,因为硬挤装时,轴承会被卡死不能旋转;少装时,间隙过大,易造成轴承运转时滚针发生扭摆和折断。对于只有冲压外圈的滚针轴承,由于外圈壁很薄,不要用手锤敲打安装,应使用压力机压入。因为手锤敲打时,压力不均匀,容易使滚针轴承的外圈产生局部变形。

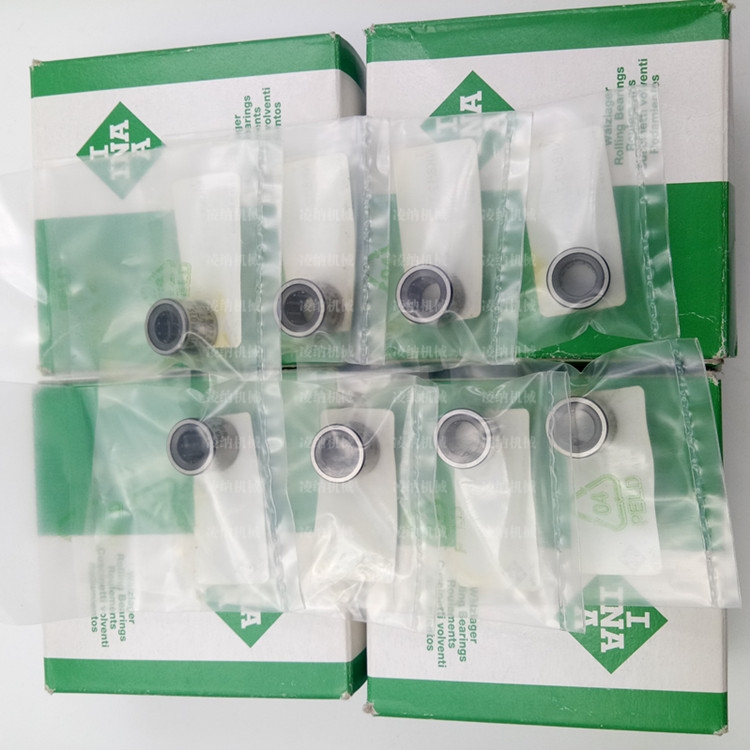

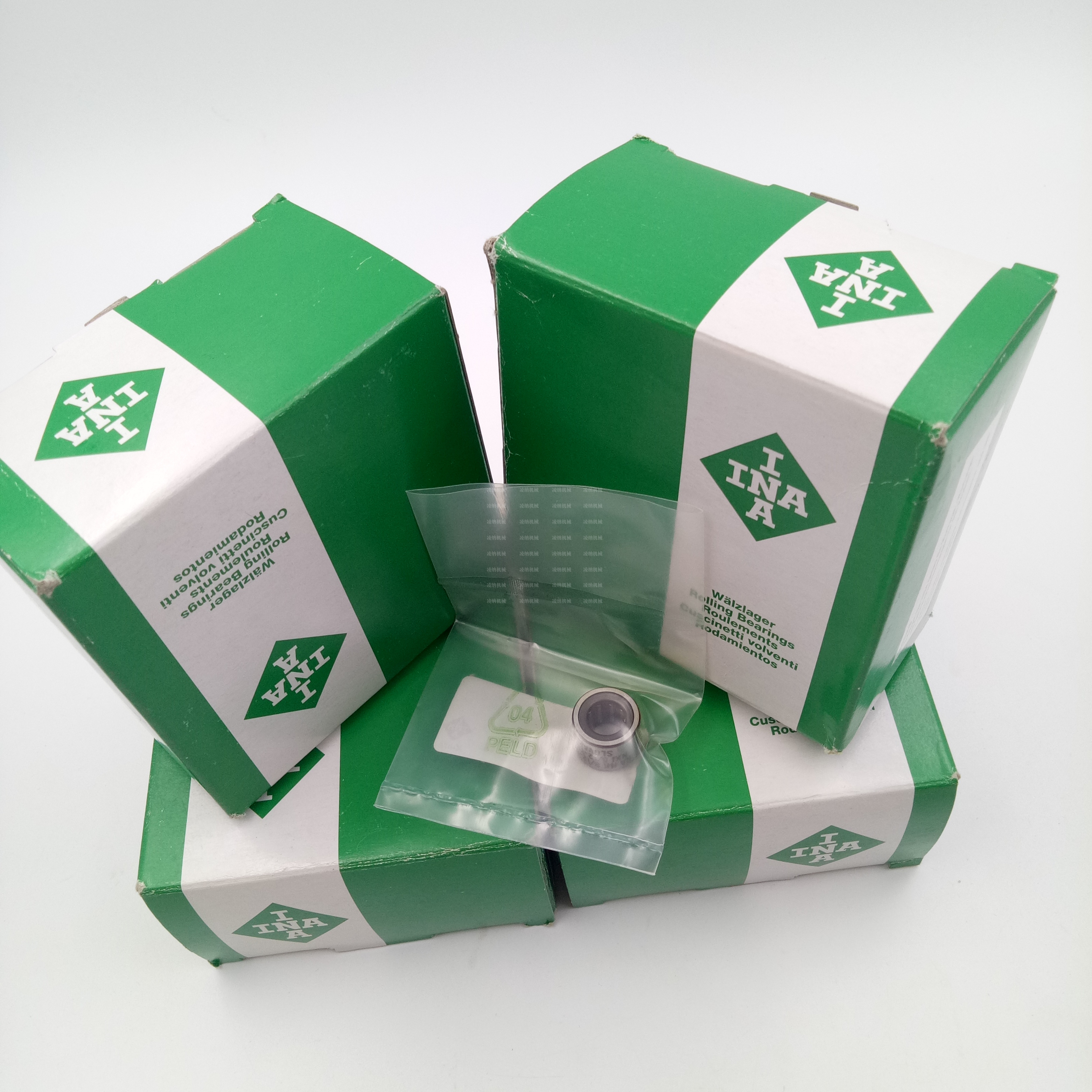

产品图片:
NK18/16-XL产品图片NK18/16-XL产品图片

产品参数:

滚针轴承 NK18/16-XL

轻载系列


滚针轴承 NK18/16-XL, 轻载系列
径向载荷无密封脂润滑油润滑小型设计


Fw 18  mm

D 26  mm

C 16  mm


rmin 0,3  mm


m 24,9  g
  质量
Cr 14100  N
  基本额定动载荷,径向
C0r 16200  N
  基本额定静载荷,径向
Cur 3000  N
  疲劳极限载荷,径向
nG 22100  1/min
  极限转速
nB 14400  1/min
  参考转速
  G18X26X4
  合适的密封圈
  SD18X26X4
  合适的密封圈

原装INA滚针轴承:
NK10/12-TV-XL
NK10/16-TV-XL
NK100/26-XL
NK100/36-XL
NK105/26-XL
NK105/36-XL
NK110/40-XL
NK12/12-XL
NK12/16-XL
NK14/16-XL
NK15/16-XL
NK15/20-XL
NK16/16-XL
NK16/16-XL
NK16/20-XL
NK16/20-XL
NK17/16-XL
NK17/20-XL
NK18/16-XL
NK18/20-XL
NK18/20-XL
NK19/16-XL
NK19/20-XL
NK20/16-XL
NK20/16-XL
NK20/20-XL
NK20/20-XL
NK20/20-XL
NK21/16-XL
NK21/20-XL
NK24/16-XL
NK25/20-XL
NK25/20-XL
NK26/16-XL
NK28/30-XL
NK29/20-TV-XL
NK29/30-XL
NK30/20-TV-XL
NK30/30-TV-XL
NK32/20-TV-XL
NK32/30-XL
NK35/30-TV-XL
NK37/30-XL
NK40/20-TV-XL
NK40/20-TV-XL
NK40/30-XL
NK42/20-XL
NK43/20-XL
NK45/20-TV-XL
NK45/30-TV-XL
NK47/20-XL
NK47/30-XL
NK5/10-TV-XL
NK50/35-TV-XL
NK55/25-XL
NK6/10-TV-XL
NK6/12-TV-XL
NK60/25-TV-XL
NK68/25-XL
NK7/12-TV-XL
NK70/25-XL
NK70/35-XL
NK73/25-XL
NK73/35-XL
NK75/25-XL
NK75/35-XL
NK80/25-XL
NK80/35-XL
NK85/35-XL
NK90/25-XL
NK95/26-XL
NK95/36-XL
