产品名称:原装INA定位轴圈 WS81110 进口轴承 东莞凌纳正品供应

产品参数

  • 产品型号:WS81110
  • 产品类型:定位轴圈
  • 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械

详细描述

分享到:
0

点击购买

原装INA定位轴圈 WS81110 进口轴承 东莞凌纳正品供应

产品型号:WS81110
产品类型:定位轴圈
品   牌:INA
内   径:25mm
外   径:62mm
厚   度:17mm
重   量:0.45kg

WS81110垫圈主要是高质量弹簧钢带(板)冲压而成,厚度视客户需要。垫圈经淬火—整形-抛光。他主要用于相邻零件不能淬火,但有足够的刚性和几何精度的场合,垫圈的支撑面应得到完全之承。轴圈WS,座圈GS和轴承垫圈LS是轴承钢经淬火制成的实体垫圈,表面经磨削和抛光,座圈的外表面和轴圈的内孔也经磨削。实体垫圈一般与推力圆柱滚子和保持架组件配套使用。

轴承的轴向定位:
轴承在轴上和外壳孔内定位方式的选择,取决于作用在轴上负荷的大小和方向,轴承的转速,轴承的类型,轴承在轴上的位置等。
一、承外圈的定位

轴承外圈在外壳孔内安装时,外壳体孔的内侧上一般都有占肩固定轴承的位置,另一侧用端盖、螺纹环和孔用弹性档圈等定位。
①.端盖定位
端盖定位用于所有类型的向心轴承和角接触轴承,在轴承转速较高、轴向负荷较大的情况下使用。端盖用螺钉定位压紧轴承外圈,端盖也可以做成迷宫式的密封装置。
②.螺纹环定位
轴承转速较高,轴向负荷较大,不适于使用端盖定位的情况下,可用螺纹环定位向心轴承和推力轴承,此时可用于调整轴承的轴向间隙。
③.弹性档圈定位
这种定位方法所占的轴向位置小,安装拆卸方便,制造简单,适用于承受较小的轴向负荷处。在轴承与弹簧之间加一个调整环,便于调整轴向位置。
④.轴承外圈上带有止动槽的深沟球轴承,可用止动环定位。
当外壳孔内由于条件的限制不能加工止动档肩,或部件必须缩减轮廓尺寸时,选用这种类型。

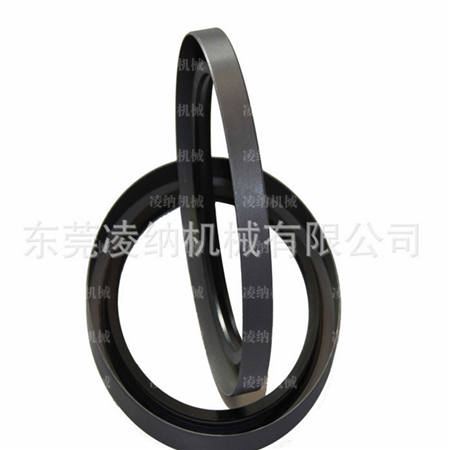

定位轴圈产品图片
二、轴承内圈的定位

在轴上安装轴承内圈时,一般都由轴肩在一面固定轴承的位置,而另一面则用螺母、止动垫圈或弹簧档圈等固定。轴肩和轴向固定零件与轴承内圈接触部分的尺寸,可按轴承尺寸表格所列各类轴承的安装尺寸确定。
①.螺母定位
在轴承转速较高、承受较大轴向负荷的情况下,螺母与轴承内圈接触的端面要与轴的旋转中心线垂直。否则即使拧紧螺母也会破坏轴承的安装位置及轴承的正常工作状态,降低轴承旋转精度和使用寿命。特别是轴承内孔与轴的配合为松动配合时,更需要严格控制。
为了防止螺母在旋转过程中发生松动,需要采取适当的防止松动的技术措施。使用螺母和止动垫圈定位,将止动垫圈内键齿置入轴的键槽内,再将其外圈上各齿中的一个弯入螺母的切口中。
②.弹簧档圈定位
承承受轴向负荷不大、转速不高、轴既较短又在轴颈上加工成螺纹有困难的情况下,可采用断面为矩形的弹性档圈定位。此种方法装卸很方便,所占位置小,制造简单。
③.止推垫圈定位
在轴颈较短、轴颈上加工成螺纹有困难,轴承转速较高、轴向负荷较大的情况下,可采用垫圈定位,即用垫圈在轴端面上用两个以上螺钉进行定位,用止动垫圈或铁丝拧死,防止松动。
④.紧定套定位
轴承转速不高,承受平稳径向负荷和不大的轴向负荷的调心滚子轴承,可在光轴上借助锥形紧定套安装。紧定套用螺母和止动垫圈进行定位。利用螺母锁紧紧定套的摩擦力将轴承定位。
⑤.内孔有锥度的轴承定位
内孔有锥度的轴承在锥度轴上安装,需要使轴向负荷检顶紧轴与轴承,因此安装时应注意内孔锥度的方向性。如轴承位于轴端并且在轴端允许加工成螺纹,可以直接用螺母定位。
如果轴承不是安装在轴端,并且轴上不允许加工成螺纹。在这种情况下,可用两半合并的螺纹环卡到轴的凹槽内,再用螺母定位轴承。
⑥.特殊定位
在某些特殊情况下,轴的台肩和圆角尺寸不能按本目录所列的安装尺寸确定时,可以采用过渡垫片作为轴向支承。
产品参数:

定位轴圈 WS81110


根据 DIN 616/ ISO 104 标准,轴定位


组件
定位轴圈 WS81110, 根据 DIN 616/ ISO 104 标准,轴定位
单向轴向载荷


d 50  mm

d1 70  mm

B 4  mm


rmin 0,6  mm


m 0,051  kg
  质量
东莞凌纳机械有限公司正品供应以下系列:
SW70
TASE30
TASE50
TC1828 HLA/UG
TCJ35
TFE40
TFE60
THE40
TKDM12-G2-HLX/138
TKDM12-W-G2-HLC-A680
TKDM15-G2-HLC-A-1000
TKDM15-W-G2-HLC-A680
TKDM7-G2-HLC-A-300#E
TKSD20-G3-HJ/460-20/
TKVD30-G3-HJ/2950-35
TKVD30-G3-HJ-WWL-
TME25
TME40
TSHE40
TSHE50
WRE115
WRE125
WRE145
WRE150
WRE180
WRE220
WRE290
WRE75
WS81110
购买须知:
我们是一家专业从事原装德国舍弗勒INA海德堡印刷机轴承,INA开牙球轴承,INA印刷机滚轮轴承,INA罗兰印刷机轴承的销售与售后服务的正规行业经销商。
我们承诺不生产销售任何假冒轴承,我们是原装INA印刷机轴承的搬运工,并承诺保证我们所销售的所有产品均为社服了原厂生产。如有不实,假一赔百。
