产品名称:INA小森印刷机轴承 KR22X10X24PP 滚轮轴承 正品供应

产品参数

  • 产品型号:KR22X10X24PP
  • 产品类型:小森印刷机轴承
  • 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械

详细描述

分享到:
0

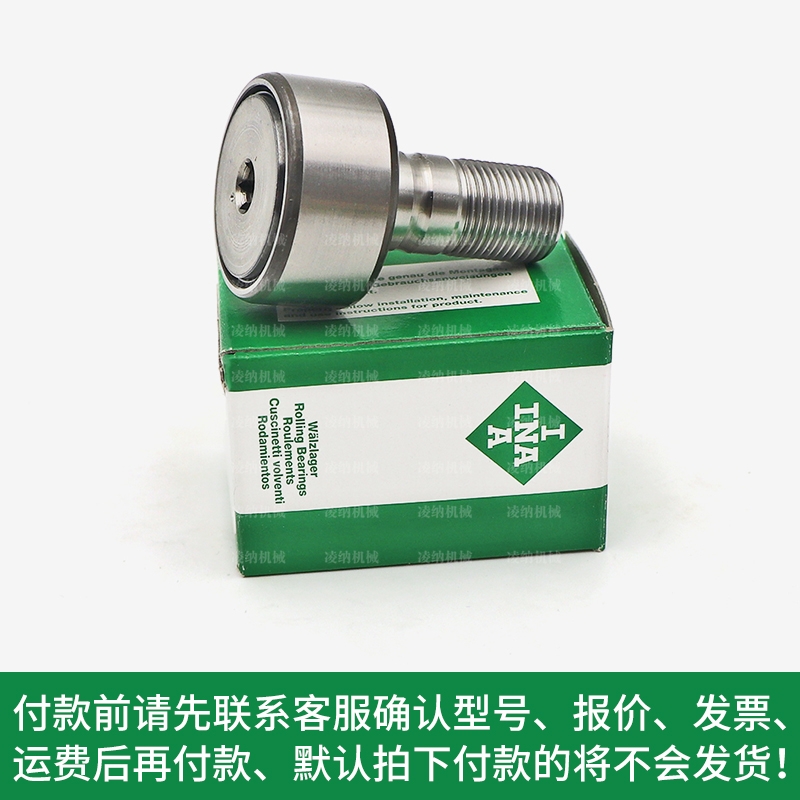

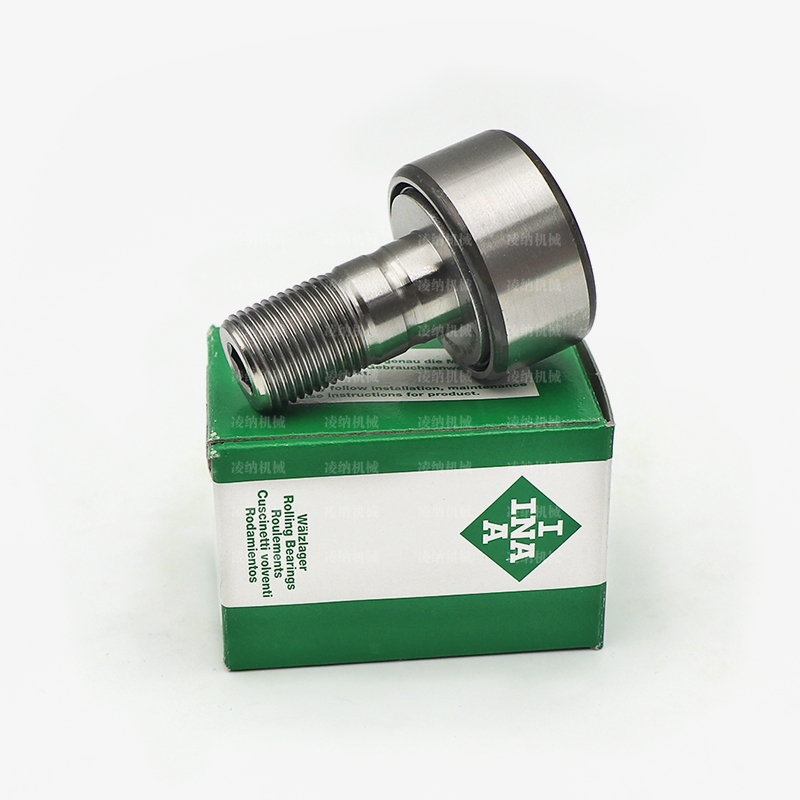

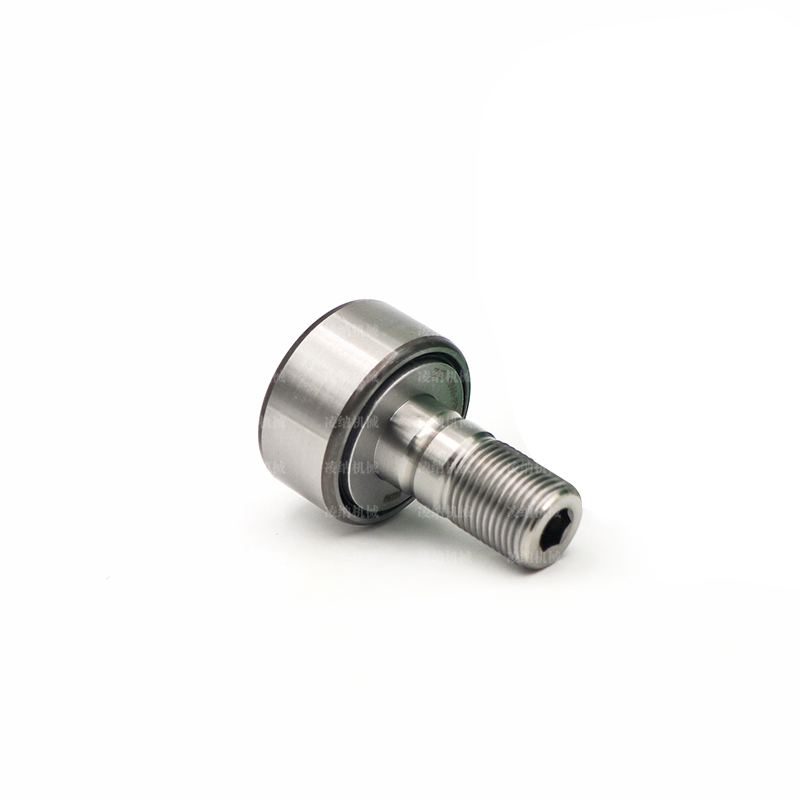

INA小森印刷机轴承 KR22X10X24PP 滚轮轴承 正品供应
产品型号:KR22X10X24PP
产品类型:小森印刷机轴承
配 件 号:00.550.0670
品   牌:INA
内   径:22mm
外   径:24mm
厚   度:10mm
重   量:45g


滚轮轴承外圈采用外圈壁较厚的满装圆柱滚子轴承,滚轮的外径面有圆柱形和弧形,可根据使用场合设计来与滚道面配合。利用这种外圈,滚轮可以直接在滚道上滚动,并可以承受较重负荷和冲击负荷。该轴承为密封结构,充填润滑脂,提供长期有效润滑,用户可免润滑。对于使用工况恶劣的可设计补充润滑脂的通道,提高轴承使用寿命。方式不当也可以造成滚轮轴承发热。通过润滑可以减少零件运动中的磨损,保证压力机精度,降低能量消耗。润滑分稀油润滑、浓油润滑等。
滚轮轴承如何安装?
1)轴承用煤油洗净,压入轴承座,向轴承外圈的滚柱处填充壳牌三号锂基脂至三分之二满,用净手涂抹均匀,装上ntn轴承压盖,用加涂螺栓防松胶的紧固螺栓压紧轴承压盖;
2)轴承为内外套可分离的圆柱滚子轴承,应将轴承内套装于转轴上并到位;
3)将轴承座装于机壳上,如有润滑脂注油孔,必须对准位置。用加涂螺栓防松胶的紧固螺栓紧轴承座;
4)内外偏心块装于转轴上并到位,有轴键者应将轴键装入键槽内再装外偏心块,将轴用挡圈装于转轴上;
5)紧固定偏心块紧固螺栓,转动可调偏心块,使其到达卸下前的角度位置并拧紧其紧固螺栓。以上组装完成后,转轴应有一定的轴向串动;
6)上振动电机两端的防护罩,用螺钉紧固。
滚轮轴承的维护:
稀油润滑:优点是内摩擦系数小,所以客服摩擦力的能量消耗少,稀油流动性好,易进入各润滑点的摩擦表面,具有良好的冷却作用,并可将粘附在摩擦表面上的杂质和由于研磨而产生的金属微粒带走。缺点是油膜不能承受大的单位压力,对密封的要求高。高速压力机一般多采用大流量稀油润滑,可以带走各摩擦副产生的热量。
产品参数:

KR22X10X24PP


轴向引导,两侧间隙密封


螺栓型滚轮 KR22, 轴向引导,两侧间隙密封
径向载荷双侧密封终生润滑,免维护脂润滑


D 22  mm

d1 10  mm
  公差:h7
B 36  mm


B1 max 13,2  mm

B2 23  mm

C 12  mm

C1 0,6  mm

d2 17,5  mm

G M10x1

IG 12  mm

R 500  mm
  凸面半径
rmin 0,3  mm

W 5  mm
  内六角槽的公称尺寸

m 45  g
  质量
MA 15  Nm
  螺母的锁紧力矩
Cr w 4550  N
  滚轮的有效额定动载荷(径向)
C0r w 5300  N
  滚轮的有效额定静载荷(径向)
Cur w 730  N
  疲劳极限载荷
nD G 8000  1/min
  转速(脂润滑下连续运转)
  NIPA1X4,5
  紧配合润滑嘴
轻压配合润滑油嘴松散提供。
只能使用所提供的润滑油嘴。
