产品名称:INA印刷机轴承 GS81111 配件号00.550.0390 现货供应

产品参数

  • 产品型号:GS81111
  • 产品类型:海德堡印刷机配件
  • 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械

详细描述

分享到:
0
印刷机轴承 GS81111 配件号00.550.0390 现货供应

轴承定位圈有什么作用?
INA GS81111轴承定位圈的作用很明显是定位用的,大部分情况下是定位滚动轴承的。滚动轴承内外圈的定位与固定的方法很多,下列为几种常用的方法。
1、用轴用挡圈嵌在轴的沟槽内,主要用于轴向力不大及转速不高时;
2、用螺钉固定的轴端挡圈紧固,可用于在高转速下承受大的轴向力,螺钉应有防松33、措施;
4、用圆螺母及止动垫圈紧固,主要用于转速高、承受较大轴向力的情况;
5、用锥形套定位、止动垫圈和圆螺母紧固,用于光轴上、内圈为圆锥孔的轴承。
6、轴肩与弹簧挡圈定位

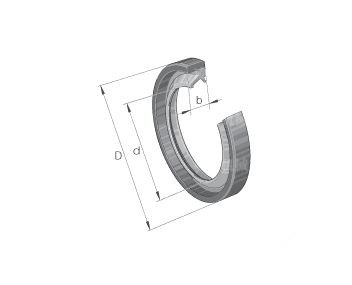

印刷机轴承参数图


7、轴肩与轴端挡圈定位
8、轴肩、圆螺母及止动垫圈定位
9、用锥形套定位
10、用嵌入外壳沟槽内的孔用弹性挡圈紧固,主要用于轴向力不大且需减小轴承装置尺寸时;
11、用轴承端盖紧固,用于转速高、承受较大轴向力的各类向心、推力和向心推力轴承;
12、用轴用弹性挡圈嵌入轴承外圈的止动槽内紧固,用于当外壳不便设凸肩时;
13、用螺纹环紧固,用于轴承转速高、轴向力大,而不适于用轴承端盖紧固的情况。

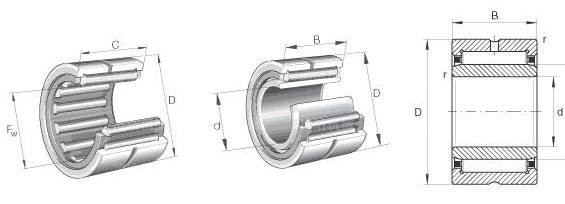

印刷机轴承参数图

轴承内外圈的定位用什么方法?

一、轴承内圈的定位 在轴上安装轴承内圈时,一般都由轴肩在一面固定轴承的位置,而另一面则用螺母、止动垫圈或弹簧档圈等固定。轴肩和轴向固定零件与轴承内圈接触部分的尺寸,可按轴承尺寸表格所列各类轴承的安装尺寸确定。
(1)螺母定位 在轴承转速较高、承受较大轴向负荷的情况下,螺母与轴承内圈接触的端面要与轴的旋转中心线垂直。否则即使拧紧螺母也会破坏轴承的安装位置及轴承的正常工作状态,降低轴承旋转精度和使用寿命。特别是轴承内孔与轴的配合为松动配合时,更需要严格控制。为了防止螺母在旋转过程中发生松动,需要采取适当的防止松动的技术措施。使用螺母和止动垫圈定位,将止动垫圈内键齿置入轴的键槽内,再将其外圈上各齿中的一个弯入螺母的切口中。
(2)弹簧档圈定位 在轴承承受轴向负荷不大、转速不高、轴既较短又在轴颈上加工成螺纹有困难的情况下,可采用断面为矩形的弹性档圈定位。此种方法装卸很方便,所占位置小,制造简单。
(3)止推垫圈定位 在轴颈较短、轴颈上加工成螺纹有困难,轴承转速较高、轴向负荷较大的情况下,可采用垫圈定位,即用垫圈在轴端面上用两个以上螺钉进行定位,用止动垫圈或铁丝拧死,防止松动。
(4)紧定套定位 轴承转速不高,承受平稳径向负荷和不大的轴向负荷的调心滚子轴承,可在光轴上借助锥形紧定套安装。紧定套用螺母和止动垫圈进行定位。利用螺母锁紧紧定套的摩擦力将轴承定位。
(5)内孔有锥度的轴承定位 内孔有锥度的轴承在锥度轴上安装,需要使轴向负荷检顶紧轴与轴承,因此安装时应注意内孔锥度的方向性。如轴承位于轴端并且在轴端允许加工成螺纹,可以直接用螺母定位。如果轴承不是安装在轴端,并且轴上不允许加工成螺纹。在这种情况下,可用两半合并的螺纹环卡到轴的凹槽内,再用螺母定位轴承。
 (6)特殊定位 在某些特殊情况下,轴的台肩和圆角尺寸不能按本目录所列的安装尺寸确定时,可以采用过渡垫片作为轴向支承。

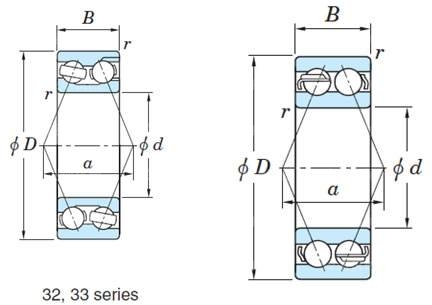

印刷机轴承参数图
二、.轴承外圈的定位 轴承外圈在外壳孔内安装时,外壳体孔的内侧上一般都有占肩固定轴承的位置,另一侧用端盖、螺纹环和孔用弹性档圈等定位。
(1)端盖定位 端盖定位用于所有类型的向心轴承和角接触轴承,在轴承转速较高、轴向负荷较大的情况下使用。端盖用螺钉定位压紧轴承外圈,端盖也可以做成迷宫式的密封装置。
(2)螺纹环定位 轴承转速较高,轴向负荷较大,不适于使用端盖定位的情况下,可用螺纹环定位向心轴承和推力轴承,此时可用于调整轴承的轴向间隙。
 (3)弹性档圈定位 这种定位方法所占的轴向位置小,安装拆卸方便,制造简单,适用于承受较小的轴向负荷处。在轴承与弹簧之间加一个调整环,便于调整轴向位置
 (4)轴承外圈上带有止动槽的深沟球轴承,可用止动环定位。 当外壳孔内由于条件的限制不能加工止动档肩,或部件必须缩减轮廓尺寸时,选用这种类型的
