产品名称：INA开式冲压外圈滚针轴承 HK5020-AS1 东莞供应商
产品参数
- 产品型号:HK5020-AS1
- 产品类型:开式冲压外圈滚针轴承
- 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械
详细描述
分享到：
INA开式冲压外圈滚针轴承 HK5020-AS1 东莞供应商

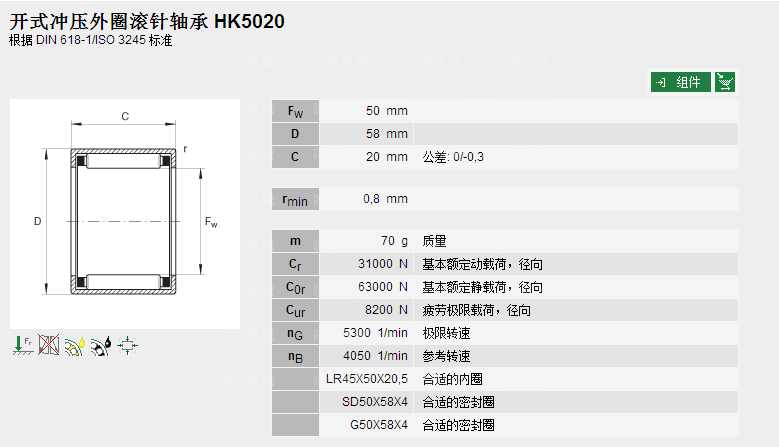

产品型号：HK5020-AS1
产品类型：开式冲压外圈滚针轴承
配 件 号：00.550.0367
品 牌：INA
内 径：50mm
外 径：58mm
厚 度：20mm
重 量：70g
滚针轴承
滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子(滚子直径D≤5mm，L/D≥2.5，L为滚子长度)，因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。
根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。
冲压外圈滚针轴承
冲压外圈滚针轴承为具薄型冲压成型外圈的滚针轴承。其主要特点是截面高度很低而承受负荷能力较高。主要用于结构紧凑、价格便宜且轴承箱内孔不能作为滚针保持架组件滚道的轴承配置。轴承与轴承箱须以干涉配合方式安装。若可省去箱肩、止动圈等轴向定位功能，那么，轴承箱内孔可做得极简单及经济。
装在轴端的冲压外圈滚针轴承有双侧敞开式和单侧封闭式。封闭冲压外圈的基端面可以承受不大的轴向引导力。
冲压外圈滚针轴承一般不附内圈。在轴颈无法淬硬和研磨的场合，可以采用表中所列内圈。
冲压外圈滚针轴承的淬硬钢板外圈与滚针保持架组件不可分离。储存润滑剂的自由空间可以延长补充润滑间隔期。轴承一般采用单列设计。但较宽规格的轴承1522，1622，2030，2538和3038等系列除外，它们装有二个滚针保持架组件。轴承外圈有润滑油孔。根据用户需要，轴直径大于或等于7mm的所有单列冲压外圈滚针轴承都可配备带润滑油孔的外圈(代号后缀AS1)。
分类：
1. 向心滚针和保持架组件
2. NA,NKI型滚针轴承
3. RNA,NK型无内圈滚针轴承
4. HK型冲压外圈滚针轴承
5. BK型冲压外圈滚针轴承
注意事项：
滚针轴承承载能力大，适用于安装尺寸受限制的支承结构，轴颈表面经淬硬作为滚动面，轴承用压入配合装入座孔中，无须再对它进行轴向定位。
轴承在安装前应注入适量的润滑脂，通常情况下，装配后不用再润滑 BK型轴承用于轴颈无伸出端的支承中，端面封闭起密封作用，并能承受小的轴向游动。
原装正品供应以下产品：
产品型号：HK5020-AS1
产品类型：开式冲压外圈滚针轴承
配 件 号：00.550.0367
品 牌：INA
内 径：50mm
外 径：58mm
厚 度：20mm
重 量：70g
滚针轴承
滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子(滚子直径D≤5mm，L/D≥2.5，L为滚子长度)，因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。
根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。
冲压外圈滚针轴承
冲压外圈滚针轴承为具薄型冲压成型外圈的滚针轴承。其主要特点是截面高度很低而承受负荷能力较高。主要用于结构紧凑、价格便宜且轴承箱内孔不能作为滚针保持架组件滚道的轴承配置。轴承与轴承箱须以干涉配合方式安装。若可省去箱肩、止动圈等轴向定位功能，那么，轴承箱内孔可做得极简单及经济。
装在轴端的冲压外圈滚针轴承有双侧敞开式和单侧封闭式。封闭冲压外圈的基端面可以承受不大的轴向引导力。
冲压外圈滚针轴承一般不附内圈。在轴颈无法淬硬和研磨的场合，可以采用表中所列内圈。
冲压外圈滚针轴承的淬硬钢板外圈与滚针保持架组件不可分离。储存润滑剂的自由空间可以延长补充润滑间隔期。轴承一般采用单列设计。但较宽规格的轴承1522，1622，2030，2538和3038等系列除外，它们装有二个滚针保持架组件。轴承外圈有润滑油孔。根据用户需要，轴直径大于或等于7mm的所有单列冲压外圈滚针轴承都可配备带润滑油孔的外圈(代号后缀AS1)。
分类：
1. 向心滚针和保持架组件
2. NA,NKI型滚针轴承
3. RNA,NK型无内圈滚针轴承
4. HK型冲压外圈滚针轴承
5. BK型冲压外圈滚针轴承
注意事项：
滚针轴承承载能力大，适用于安装尺寸受限制的支承结构，轴颈表面经淬硬作为滚动面，轴承用压入配合装入座孔中，无须再对它进行轴向定位。
轴承在安装前应注入适量的润滑脂，通常情况下，装配后不用再润滑 BK型轴承用于轴颈无伸出端的支承中，端面封闭起密封作用，并能承受小的轴向游动。
原装正品供应以下产品：
| HK0509 B |
| HK0608 B |
| HK0609 AS1B |
| HK0709 B |
| HK0808-AS1 |
| HK0810 AS1B |
| HK0810 B |
| HK0810-2RS |
| HK0810-AS |
| HK0810-RS-FPM-B-L271 |
| HK0812-2RS-FPM-DK-B |
| HK0908 B |
| HK0910 B |
| HK0912 B |
| HK1010-AS1 |
| HK1012 AS1B |
| HK1012 RSFPM B |
| HK1012-AS1 |
| HK1012-RS-FPM |
| HK1015 B |
| HK1210 AS1B |
| HK1210-AS1 |
| HK1212 AS1B |
| HK1212-AS1 |
| HK1312 AS1B |
| HK1312 B |
| HK1412 AS1B |
| HK1412 B |
| HK1412-AS1 |
| HK1414 RS |
| HK1416-2RS |
| HK1512 AS1B |
| HK1512 B |
| HK1512-AS1 |
| HK1516 AS1B |
| HK1516 B |
| HK1516-AS1 |
| HK1518 RS |
| HK1520-2RS |
| HK1522 ZW |
| HK1522-ZW |
| HK1612 B |
| HK1612-AS1 |
| HK1614 RS |
| HK1616 AS1B |
| HK1616-AS1 |
| HK1620-2RS |
| HK1622 ZW |
| HK1712 B |
| HK1812 AS1 |
| HK1816 AS1B |
| HK1816 B |
| HK1816-AS1 |
| HK2010 B |
| HK2012 AS1B |
| HK2016 AS1B |
| HK2016-2RS |
| HK2016-AS1 |
| HK2018 RS |
| HK2020 AS1B |
| HK2020 B |
| HK2020-AS1 |
| HK2030 ZW |
| HK2030-ZW |
| HK2210 B |
| HK2212 B |
| HK2212-AS1 |
| HK2216 AS1C |
| HK2216-2RS |
| HK2220 AS1B |
| HK2220 B |
| HK2220-AS1 |
| HK2220-AS1 |
| HK2512 B |
| HK2516 AS1B |
| HK2516 B |
| HK2516-2RS |
| HK2516-AS1 |
| HK2518 RS |
| HK2520 AS1B |
| HK2520-2RS |
| HK2520-AS1 |
| HK2524-2RS |
| HK2526 AS1 |
| HK2526-AS1 |
| HK2816 B |
| HK2818 RS |
| HK2820 B |
| HK2820-2RS |
| HK2820-AS1 |
| HK3012 B |
| HK3012-AS1 |
| HK3016 B |
| HK3018 RS |
| HK3020-2RS |
| HK3020-2RS |
| HK3020-AS1 |
| HK3026-AS1 |
| HK3038-ZW |
| HK3512 B |
| HK3516 B |
| HK3520 AS1B |
| HK3520-2RS |
| HK4012 B |
| HK4016 B |
| HK4018 RSA |
| HK4020 B |
| HK4512 B |
| HK4516-A-HLA |
| HK4520 B |
| HK5020-AS1 |
| HK5024-2RSA |
| HK5025 |
| HK6012 |
| HK6020 |
| HK6020-AS1 |
