产品名称:SEW减速机专用轴承 INA F-554185.01.NUP现货促销

产品参数

  • 产品型号:F-554185.01.NUP
  • 产品类型:SEW减速机专用轴承
  • 应用行业:德国SEW减速机专用轴承

详细描述

分享到:
0


点击购买

产品应用:SEW减速机专用轴承
 F-554185.01.NUP

ML系列减速机采用欧洲硬齿面技术标准,钢板焊接箱体设计,工艺先进,具备效率高、可靠性高、齿轮使用寿命长、运行噪音低等优势。大扭矩范围以及较高的许用轴向和径向载荷适合特定运转条件和模块与零部件相连的情况。ML系列减速机配备单或双输入、输出轴端,结构易于更改,并可根据用户需求进行非标设计。

    SEW独有的模块组合定制使得ML系列减速机的输入和输出轴可以与各种模块化附件相连,便于安装,因此,在节约成本的同时也不需要任何高强度的体力劳动。并且ML系列减速机遵循了SEW数十年来一直坚持的质量标准,这些标准保证了我们的减速机在全球市场中取得了巨大的成功。


结构特点

独立的减速机系列
斜齿轮和锥齿轮-斜齿轮减速机
钢板焊接箱体
剖分式箱体
输入和输出轴可以安装各种附件
水平安装方式
对于起升工况可以增加中心距

产品优势

钢板焊接箱体使得减速机非标改造更具灵活性
剖分式箱体更加便于后期维护
全球性服务

应用领域

矿产行业
起重行业(变幅/主起升等)
散料输送皮带
稀有金属研磨
诸多行业中的大型特殊机构

带保持架的圆柱滚子轴承

       带保持架的单列圆柱滚子轴承由内圈、外圈、圆柱滚子及保持架 组件构成。外圈两侧带有刚性挡边或没有挡边,内圈带有一个 或两个刚性挡边或没有挡边。保持架防止滚子在滚动过程中相互 接触。 带保持的圆柱滚子轴承具有良好的刚性,可以承受高的径向 载荷,并且因为带有保持架,与满装设计的轴承相比,此类轴承 更适用于高速场合。带后E的轴承经过优化承载能力更高, 因而适于更高载荷的工况。 此类轴承的一个套圈可拆分,便于安装和拆卸。内、外圈均可紧 配合。

定位轴承 NUP型和带有L型斜挡圈

      HJ的NJ型圆柱滚子轴承为定位轴承。 定位轴承不仅可以承受径向力,还可以承受双向轴向力,因而 可以实现轴的双向轴向定位。 带平挡圈的轴承 NUP型圆柱滚子轴承的外圈有两个挡边,内圈一侧有一个刚性 挡边,另一侧装有平挡圈。 带L型斜挡圈的轴承 NJ型轴承可以和一个L型斜挡圈HJ组合使用,组成一个定位 轴承单元。这个轴承单元的外圈有两个挡边,内圈有一个挡边, L型斜挡圈安装在内圈无挡边一侧。

        适用于NJ型轴承的L型 斜挡圈HJ的参数详见尺寸表。轴承和L型斜挡圈需要单独订货。 L型斜挡圈 带平挡圈的NUP型轴承承受大载荷时,
F-554185.01.NUP内圈的配合表面太小, 不能提供足够的支撑,此时,L型斜挡圈就很有优势。在一些 应用场合,采用L型斜挡圈便于轴承的安装和拆卸。 密封 这类轴承不带密封圈。 润滑 可以从端面进行脂润滑或油润滑。 工作温度 带保持架的单列圆柱滚子轴承适合的工作温度从–30 °C到 +150 °C。对于连续工作温度超过+120 °C的情况,请和我们 联系。 带有尼龙保持架的轴承(后TVP2)适合的工作温度不超过 +120 °C;轴承工作寿命很大程度上取决于所使用的润滑剂。 保持架 后M1表示轴承带有滚子引导的黄铜保持架。 带有后TVP2的圆柱滚子轴承的保持架为玻璃纤维增强尼龙 66。 检查尼龙对合成油脂以及含EP添加剂的润滑剂的化学稳定性。 老化的润滑油和油中的添加剂在高温时会降低尼龙保持架的工作 寿命。必须严格遵守换油周期。
      带保持架的单列圆柱滚子轴承可用作非定位、半定位及定位 轴承。 我们可以提供多种尺寸X-life等级的轴承。这些轴承在尺寸表中 已标识出。 与非X-life轴承相比,X-life轴承的滚道具有更小的表面粗糙度 Ra和更高的几何精度。因此,相同尺寸的轴承中X-life轴承具有 更高的承载能力和更长的寿命。在某些应用中,这就意味着可以 使用尺寸更小的轴承。 浮动轴承 N型和NU型圆柱滚子轴承是浮动轴承,只能承受径向力。

       NU型轴承外圈带两个挡边,内圈不带挡边。N型轴承内圈带 两个挡边,外圈不带挡边。 轴向位移 内、外圈相对中心位置的轴向位移为“s”,其值已在尺寸表中列 出。 半定位轴承 NJ型圆柱滚子轴承为半定位轴承。半定位轴承不仅可以承受高 的径向载荷,还可以承受单向轴向载荷,因而可在一个方向对 轴进行定位。而在另一个方向,可作为浮动轴承使用。该类型 轴承的外圈有两个挡边,内圈有一个挡边。 带L型斜挡圈的轴承 NU型浮动轴承可以和一个L型斜挡圈HJ组合,构成一个半定位 轴承单元。但不能同时使用两个L型斜挡圈(存在卡死的风险)。

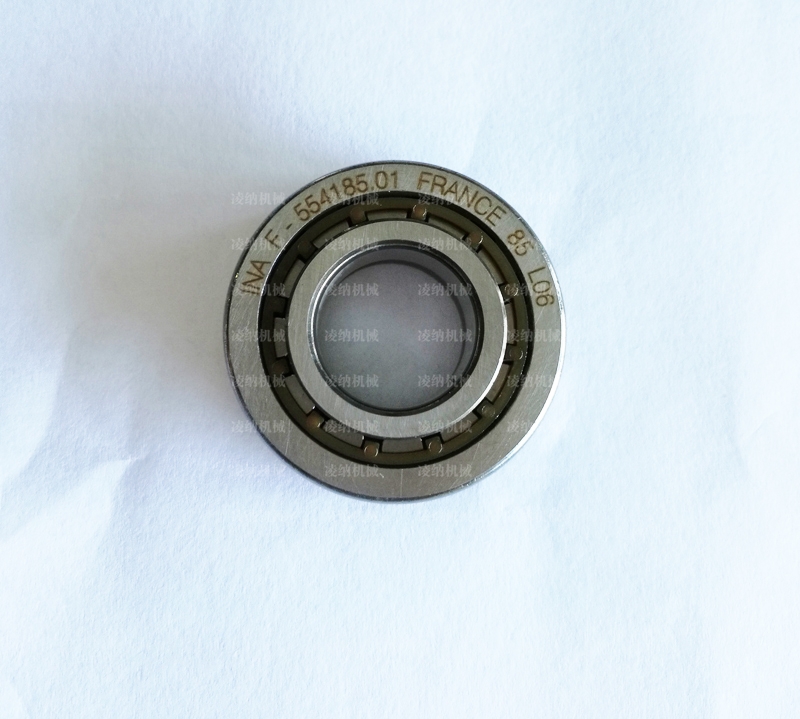

产品图片:


产品参数:


圆柱滚子轴承 F-554185.01.NUP

根据 DIN 5412-1 标准的主要尺寸,定位轴承,可分离,带保持架


圆柱滚子轴承 NUP2203-E-XL-TVP2, 根据 DIN 5412-1 标准的主要尺寸,定位轴承,可分离,带保持架
径向载荷单向轴向载荷双向轴向载荷无密封脂润滑油润滑
圆柱滚子轴承 NUP2203-E-XL-TVP2, 根据 DIN 5412-1 标准的主要尺寸,定位轴承,可分离,带保持架
圆柱滚子轴承 NUP2203-E-XL-TVP2, 根据 DIN 5412-1 标准的主要尺寸,定位轴承,可分离,带保持架


d 20  mm

D 42  mm

B 16  mm


B3 3  mm

D1 32,5  mm

Da max 36  mm

d1 24,7  mm

da min 21  mm

dc min 26  mm

E 35,1  mm

F 22,1  mm

r1 min 0,6  mm

ra max 0,6  mm

rmin 0,6  mm


m 0,055  kg
  质量
Cr 28500  N
  基本额定动载荷,径向
C0r 21900  N
  基本额定静载荷,径向
nG 22900  1/min
  极限转速
nB 13200  1/min
  参考速度
Cur 3500  N
  疲劳极限载荷,径向
