产品名称:INA推力滚针和保持架组件 AXK0619-TV 配件号00.550.1598 东莞现货供应

产品参数

  • 产品型号:AXK0619-TV
  • 产品类型:滚针轴承及保持架
  • 应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、纺织、包装机械

详细描述

分享到:
0

点击购买

INA推力滚针轴承
AXK0619-TV 配件号00.550.1598 东莞现货供应




滚针轴承装有细而长的滚子(滚子直径D≤5mm,L/D≥2.5,L为滚子长度),因此径向结构紧凑,其内径尺寸和载荷能力与其它类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

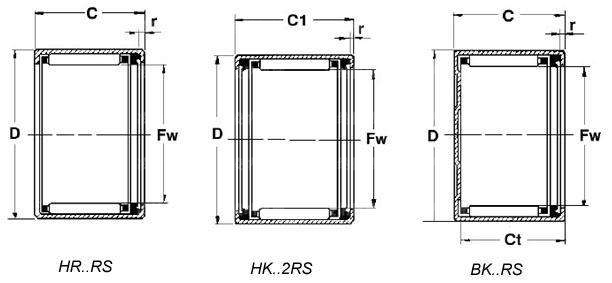

INA推力滚针轴承参数图


推理滚针轴承的安装
安装滚针轴承,通常是利用辅助套筒进行
的。这时,辅助辊或辅助套筒托住滚针不使滚针掉出,轴颈以其自身的倒角将滚针掀起,随着滚针轴承在轴颈上向里缓缓移动,辅助辊或辅助套筒便慢慢退出,直至装到工作位置为止。
辅助辊、辅助套筒的外径应比轴直径小0.1―0.3mm。安装时,先将轴承外圈内表面涂以润滑脂,靠紧内表面贴放滚针(放入最后一根滚针时应留有间隙),接着把代替轴颈或轴承内圈的辅助辊或辅助套筒推入外圈孔内,并使其端面对准安装轴端面或已安装在轴上的轴承内圈端面,然后用压力机或手锤敲打施加压力。
滚针轴承也可以这样安装,即将辅助套筒外径涂一薄层润滑油,套入轴承外圈,使辅助套筒和轴承外圈构成一个环形孔,然后再于环形孔中装滚针。装完滚针之后,用工作轴将辅助套筒推出即可。
对于无内圈或无外圈的滚针轴承,在安装时,可先将轴或壳体孔的滚动表面涂一薄层润滑脂,并把滚针依次紧贴于安装部位的润滑脂上。贴放最后一根滚针时应留有间隙,间隙的大小在滚针轴承的圆周上以0.5mm为宜。不能把最后一根滚针硬挤装进去,或者少装一根滚针,因为硬挤装时,轴承会被卡死不能旋转;少装时,间隙过大,易造成轴承运转时滚针发生扭摆和折断。对于只有冲压外圈的滚针轴承,由于外圈壁很薄,不要用手锤敲打安装,应使用压力机压入。因为手锤敲打时,压力不均匀,容易使滚针轴承的外圈产生局部变形。

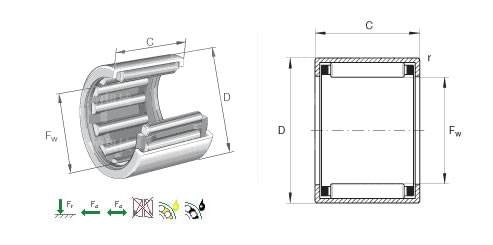

INA推力滚针轴承参数图

圆柱滚子轴承和滚针轴承的区别在哪?

圆柱滚子轴承和滚针轴承的区别如下:
1、圆柱滚子轴承的滚动体是锥形滚轴;滚针轴承的滚动体是针状滚子;
2、圆柱滚子轴承的结构相对滚针轴承要大
3、圆柱滚子除了能承受径向力以外还能承受轴向力,而滚针滚针轴承只能承受径向力;
4、圆柱滚子轴承分单列双列和多列,分别应用到不同的环境和场合;
5、圆柱滚子轴承相对于滚针轴承的工作转速要高;
6、圆柱滚子轴承一般都是选用优质的轴承钢以及专用钢材;而薄壁滚针轴承是选用钢板冲压而成的。
圆柱滚子轴承属于精密轴承,精密分选的滚子邮轴圈的挡边引导,由保持架、滚子和引导轴圈组成,可与另一个轴承套圈分离,属于可分离型轴承。此种轴承安装、拆卸比较方便,尤其是当要求内、外圈与轴、壳体都是过盈配合时更显示其优点;此类轴承一般只用于随径向载荷枪实弹,只有内、外圈均带挡边的单列轴承可随较小的定常轴向载荷或较大的间歇轴向载荷;与外形尺寸相同的其他累承相比,此种轴承具有高载荷,底噪音和高转速的特性,非常适用与各种精密机械和矿山轧机机械上。但对与此类轴承配合的轴,滚动体等相关零件需要精密加工而成。
滚针轴承 结构紧凑、径向尺寸小,载荷容量大,承受较大径向负荷。此类轴承有多种结构及尺寸系列,所组装G2级滚针,分组批直径变动量在2um以内,除满装滚针轴承外,均采用高性保持架,能够正确地引导滚针平行轴线。
INA推力滚针轴承参数图

凌纳服务:
1、东莞凌纳机械有限公司是一家专业从原装德国舍弗勒旗下:FAG/INA进口滚针轴承,INA滑动轴承,INA直线导轨系统,INA高精密产品轴承等高品质传动配件的销售与售后服务的正规行业经销商。
2、公司致力于“让世界转动得顺畅无忧”,秉承“品质至上、信誉第一”的企业宗旨,以诚恳、务实的态度竭诚为新老用户提供最优质的产品、最适合的技术方案和满意的服务。
3、凭借快捷的物流体系,专业的技术服务,可靠的产品品质,我们期待与您携手合作,为您排忧解难。信心源于对高品质的追求,我们一直在为“让世界转动得顺畅无忧”而奋斗.
4、如需要INA推力滚针和保持架组件 AXK0619-TV可以跟我们联系,电话:0769-23039903
